现货供应空气滤清器QUQ2.5-20*1

来源：未知  浏览次数：次  发布时间：2015-10-13 08:25

空气滤清器QUQ2.5-20*1的设计参考了国外先进技术资料，并在批量生产EF系列液压空气滤清器的基础上，进一步地改进后使空气滤清器达到了标准化，系列化的母的。
经使用表明，本产品具有体积轻巧，结构合理，外形设计美观新颖，过滤性能稳定，安装使用方便等优点，各项性能指标均达到了国外同类产品技术要求，连接尺寸与国外产品一致，并符合“液压空气滤清器国家标准和产品系列设计”技术要求，深得广大用户青睐。
1、加油口装配于油箱上方，保持油箱里外空气流动，并防止外部空气中的灰尘混入油箱。
2、滤网为可拆式设计，方便清洗更换。
3、AB型空气滤清器螺纹已加工，可直接旋入油箱。
工作原理及用途:
    当液压系统工作时油箱内油面时而上升或下降，上升时由里向外排出空气，下降时由外向里吸入空气。为净化油箱内油液，在油箱盖板上垂直安装空气滤清器，就可以过滤吸入的空气；同时空气滤清器又是注油口，注入的新工作油液，须经过滤再进入油箱，从而滤除了油液内的脏物颗粒。
    在液压系统中，净化工作油是相当重要的环节。空气滤清器能保持油箱内油液的清洁，既可以防止脏物颗粒从外部进入油箱，又能延长油液及元件的工作周期和使用寿命，从而保证了液压系统的正常工作。此外，液压系统工作时空气滤清器能维持油箱内的压力和大气压力平衡，以避免泵可能出项空穴现像。

技术参数:

型号

QUQ1-*x*

QUQ2-*x*

QUQ2.5-*x*

QUQ3-*x*

QUQ4-*x*

QUQ5-*x*

空气过滤精度（μm）

10 20 40

空气流量（L/min）

0.25、0.4、 1.0

0.63、1.0、2.5

1.0、2.0、3.0

1.0、2.5、4.0

2.5、4.0、6.3

4.0、6.3、10

温度适应范围（℃）

-20-+100

油过滤网孔（mm）

0.5（可根据客户要求选择）

注：表中空气流茧是空气阻力△P=0.02MPa时的值

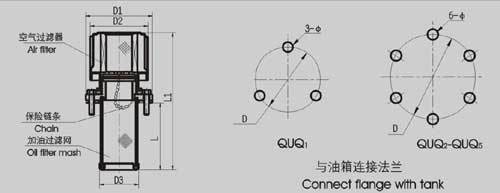

型号

D

D1

D2

D3

L

L1

安装螺钉

Φ

QUQ1

Φ41.3

Φ50

Φ44

Φ28

82

134

3-M4x16

Φ4.5

QUQ2

Φ73

Φ83

Φ76

Φ48

98

159

6-M4x16

QUQ2b

Φ88

Φ97

Φ76

Φ48

98

159

6-M4x16

QUQ2.5

Φ110

Φ123

Φ113

Φ76

150

239

6-M4x16

QUQ2.5b

Φ105

Φ123

Φ90

Φ80

185

237

4-M8x16

Φ9

QUQ3

Φ145

Φ160

Φ150

Φ93

195

320

6-M4x16

Φ4.5

QUQ4

Φ250

Φ280

Φ256

Φ153

254

379

6-M10x20

Φ11

QUQ5

Φ280

Φ320

Φ295

Φ197

270

395

6-M12x20

Φ13
