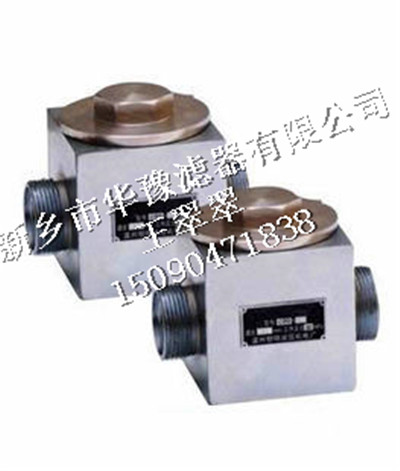

供应CGQ-6强磁管路过滤器

来源：供应CGQ-6强磁管路过滤器  浏览次数：226次  发布时间：2015-08-18 09:48:35

华豫管路过滤器
CGQ-6强磁管路过滤器说明:CGQ-6强磁管路过滤器技术参数及连接尺寸
1.工作压力 31.5Mpa
2.过滤精度 60μm
3.原始压力损失 0.14~0.19Mpa
通 径
Dia（d）		 尺寸   Size（mm） “O”型圈
“O”ring		 滤芯
型号
M D H L
6 M16×1.5 11 0-0.2 1.4

0-0.05		 11 Φ11×1.9  CX-25
8 M18×1.5 12 12 Φ12×1.9
10 M22×1.5 16


1.8		 12 Φ16×2.4
12 M27×1.5 20 13 Φ20×2.4
15 M30×1.5 24 14 Φ24×2.4
20 M36×2 30 0-0.34 2.4 16 Φ30×2.1
25 M42×2 34 20 Φ30×2.1
通 径
Dia（d）		 尺寸   Size（mm）
M/h A B C D 滤芯型号
32 M16/22 140 128 105 98 CX-40
40 M16/22 140 128 105 98 CX-50
50 M20/28 170 150 123 118
注：该过滤器清洗时先打开放油孔，放出内部的油液，再打开端盖清洗磁芯及过滤网，若再次安装时先把油螺塞旋紧，再放入过滤网，过滤网底盘上的孔必须对准放油螺塞。
